產品信息

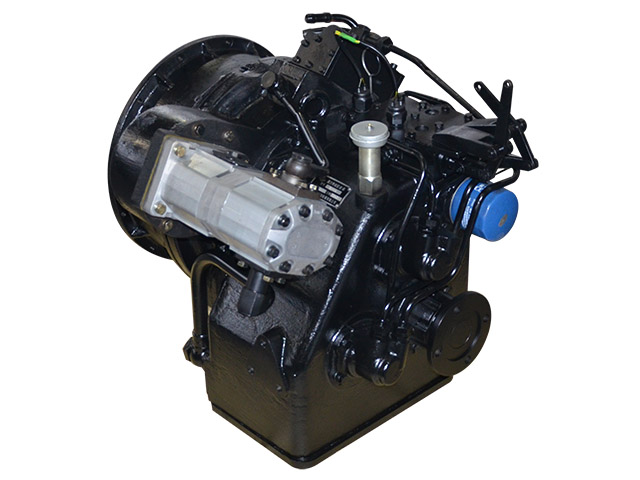

YQX5/YQX8系列變速箱
主要特點：
采用變矩器自適應特性，更適應惡劣路況及突變負荷的行駛。
采用前進二檔后退二檔設計，提高傳遞能力，減少了整機沖擊。
增加PTO(油泵取力口)接口，提高匹配不同發動機的適應性。
采用雙閥一體設計，結構緊湊，拆裝方便。同時采用蓄能緩沖控制系統，優化設計控制閥，操縱簡單，抗沖擊，運行平穩。
主要技術參數| 變速箱型號 | YQX5 | YQXD5 | YQXD8 | ||||
| YQX8 | |||||||
| 項目 | |||||||
| 主配噸位/T | 5～6 | 7～8 | |||||
| 相配發動機額定功率Kw | 50～60 | 50～85 | |||||
| 相配發動機額定轉速r/min | 2000～2400 | ||||||
| 傳動比 | 前進Ⅰ（F1） | 1.829 | 1.846 | ||||
| 前進Ⅱ（F2） | 0.65 | 0.647 | |||||
| 后退Ⅰ（R1） | 1.829 | 1.8519 | |||||
| 后退Ⅱ（R2） | 0.65 | 0.647 | |||||
| 主油壓力MPa | 1.1～1.5 | ||||||
| 變矩器進油壓力MPa | 0.5～0.7 | ||||||
| 液力變矩器 | 型號 | YJH315 | |||||
| 有效直徑mm | 315 | ||||||
| 零速工況變矩系數 | 2.85 | ||||||
| 最高效率 | ＞0.80 | ||||||
| 零速工況泵輪公稱力矩N.m | 72.3 | ||||||
| 最高效率工況泵輪公稱力矩N.m | 68.2 | ||||||
| 旋轉方向 | 順時針（面向輸入端） | ||||||
| 工作油液 | 6號、8號液力傳動油 | ||||||
| 工作油溫℃ | 70~95 | ||||||
| 最高工作油溫℃ | 120（不超過5分鐘） | ||||||
| 凈重Kg | 360 | 365 | |||||
